38.2. CREARE UN CLUSTER
La creazione dei cluster può avvenire in modo automatico su tutto il progetto oppure in modo dettagliato selezionando le tratte da includere manualmente.
a) CREAZIONE AUTOMATICA DEI CLUSTER SU TUTTO IL PROGETTO
Per clusterizzare automaticamente tutte le tratte del progetto, è sufficiente:
-
selezionare il progetto nel tab "Pre-eseguibilità "
-

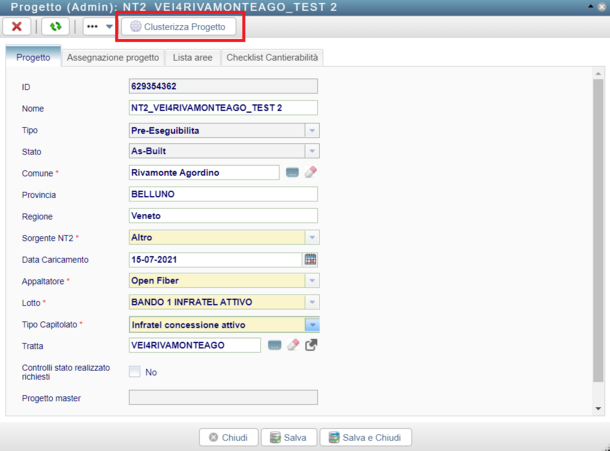

aprire la scheda di dettaglio del progetto e cliccare su "Clusterizza Progetto".
b) CREAZIONE DI UN CLUSTER SELEZIONANDO LE SINGOLE TRATTE DI PROGETTO IN PRE-ESEGUIBILITA'
Per creare un cluster di tratte in un progetto in "Pre-Eseguibilità", è necessario:
-

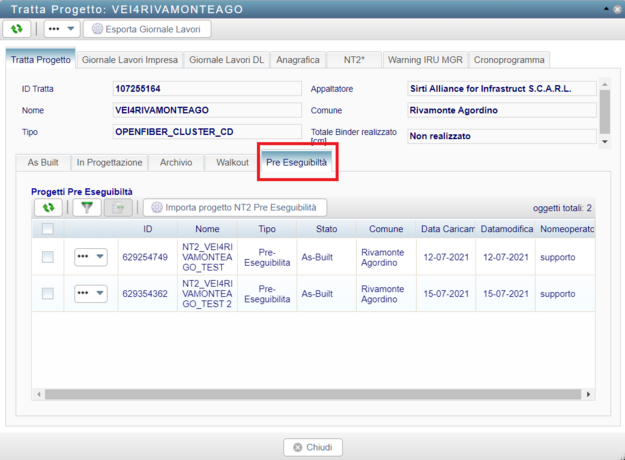

aprire il progetto da scheda di dettaglio tratta- tab "Pre-eseguibilità"
-
aprire l'interfaccia principale del progetto e
creare area di modifica -
entrare in modalità di scrittura

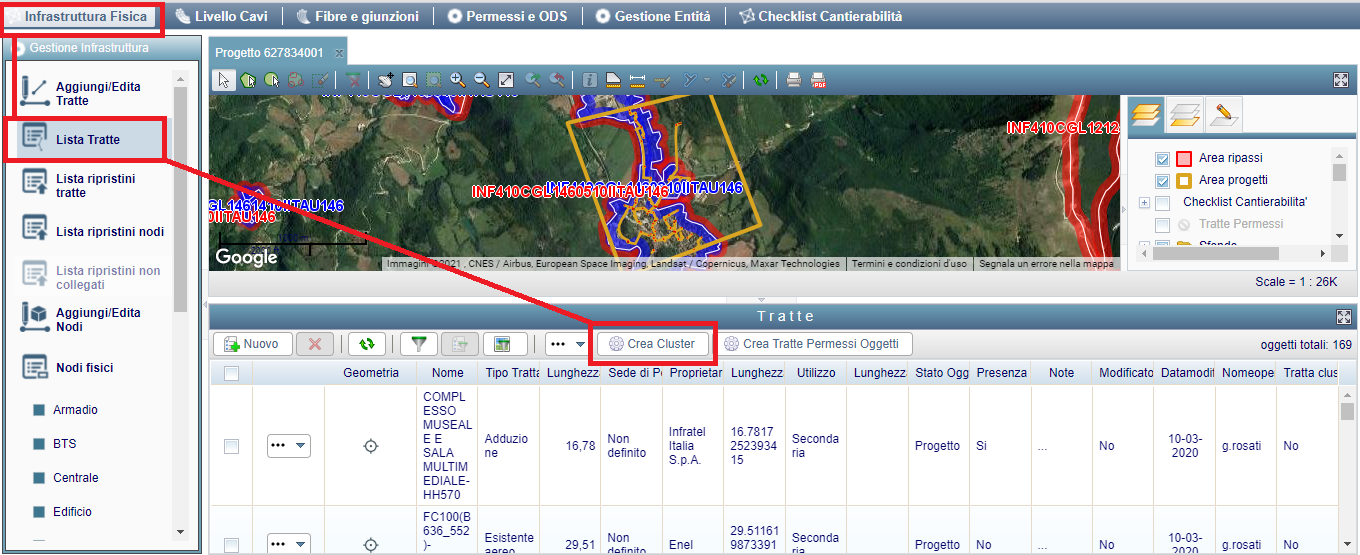

, aprire il menu di I° livello "Infrastruttura Fisica" e selezionare nel menu laterale "Lista Tratte".
Nella barra degli strumenti dell'elenco categoria oggetti, si dovranno selezionare le tratte da raggruppare ed infine cliccare il bottone "Crea Cluster".
Le tratte per essere racchiuse nello stesso cluster devono avere le seguenti caratteristiche:
-
stessa tipologia;
-
stesso proprietario;
-
contiguità;
-
solo per le tratte di tipo aereo: stessa sede di posa;
-
non possono essere già incluse in altri cluster.
L'azione "Crea Cluster" avvierà i controlli di conformità relativi alle caratteristiche sopra elencate, restituendo opportuni messaggi di warning se non rispettate.

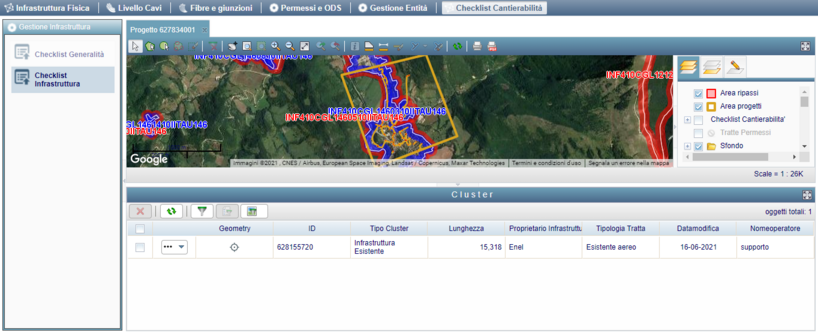

L'elenco dei cluster creati sarà visualizzabile in "Checklist Infrastruttura". I Cluster creati saranno categorizzati in base al fatto che siano costituiti da infrastrutture esistenti o nuove: tale dato verrà riportato nella colonna "Tipo Infrastruttura".
Lo stato delle tratte in progetto sarà visualizzabile tramite legenda semaforica, collegata al
corrispettivo layer:
-
tratte non clusterizzate -viola
-
tratte clusterizzate in attesa di esito- arancione
-
tratte clusterizzate con esito positivo- verde
-
tratte clusterizzate con esito negativo- rosso

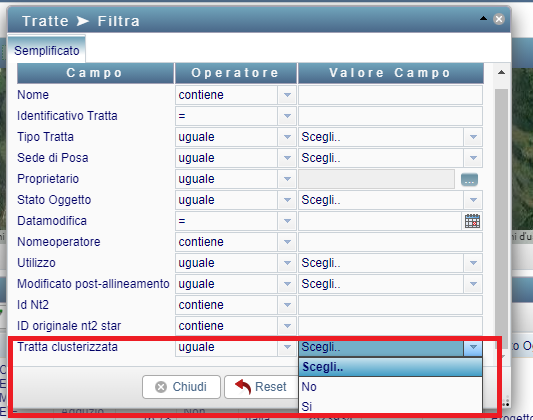

Le tratte clusterizzate e quelle non clusterizzate saranno individuabili anche applicando la ricerca con il pulsante filtro
nella barra degli strumenti di "Lista Tratte"
