10.3.1.2. SCHEDA DI DETTAGLIO NODO OTTICO
Il dettaglio del nodo ottico riporta le caratteristiche dell’elemento di progetto e dei vari elementi a esso associati suddivisi in sette schede

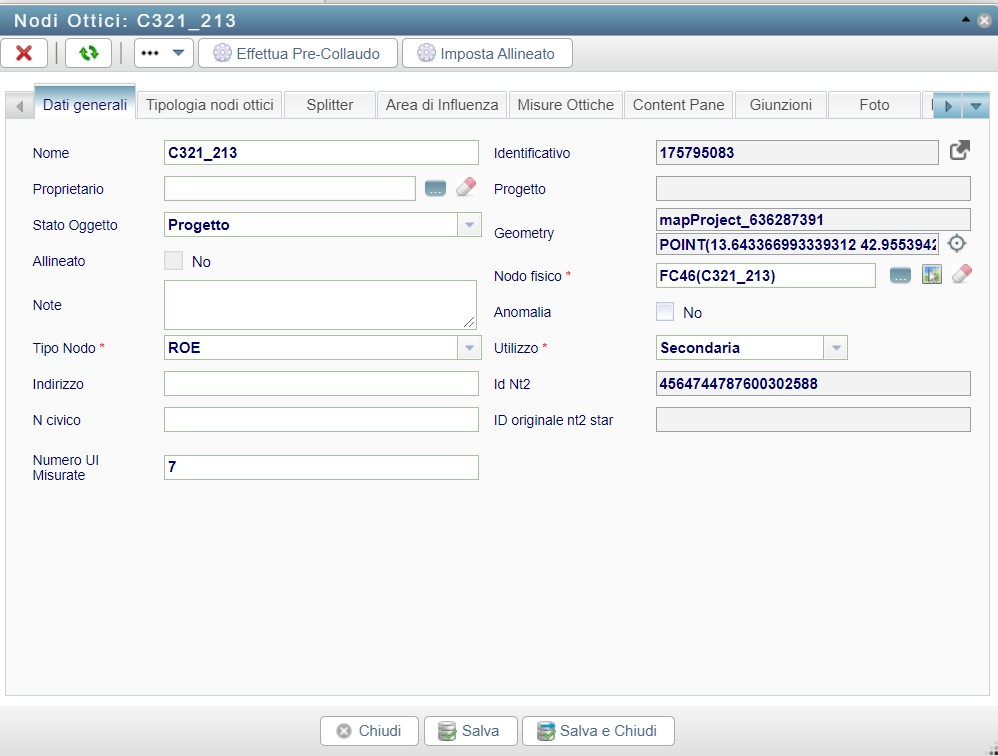

Dati generali:
permette di gestire le caratteristiche proprie del Nodo Ottico e del nodo fisico a esso associato, definendone il Tipo Nodo (giunto, ROE, borchia, etc), il Proprietario, lo Stato Oggetto, etc.
N.B. il campo "Utilizzo" consente di selezionare se l'elemento è di primaria, secondaria, delivery o primaria light. Se l'utente non da indicazioni, il software setta automaticamente l'elemento come di secondaria.

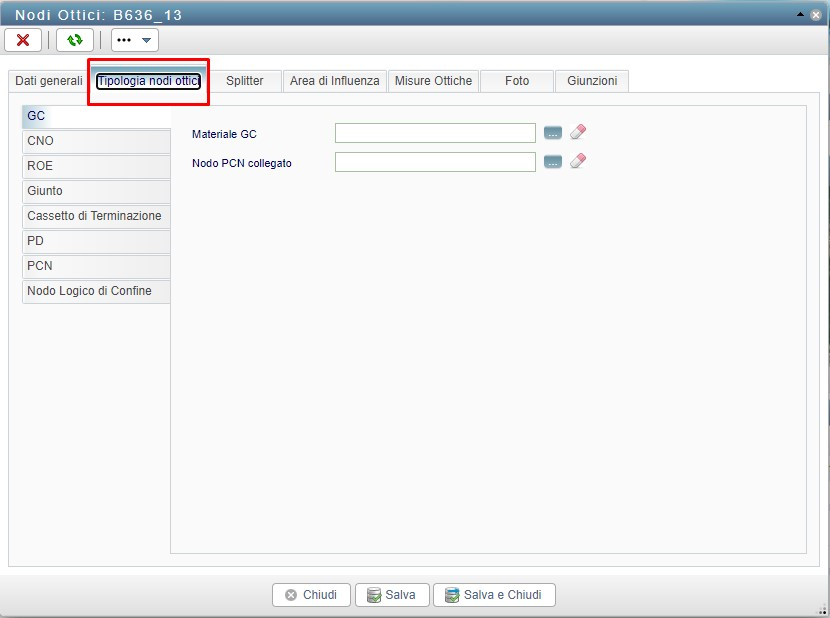

Tipologia nodi ottici:
permette di definire le caratteristiche del nodo a seconda che sia un GC, un CNO, un ROE, un giunto, un cassetto di terminazione, un PD o un PCN.

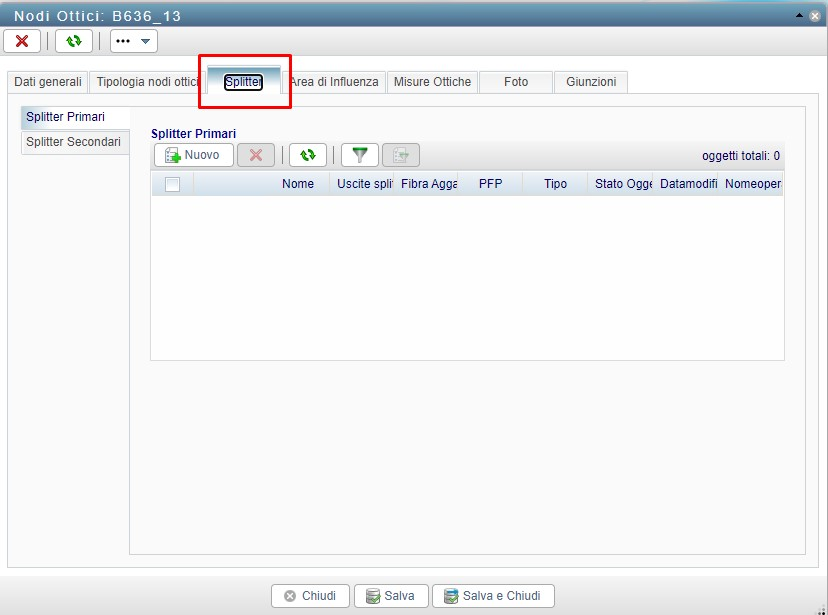

Splitter:
permette di associare al nodo ottico eventuali splitter Primari o Secondari

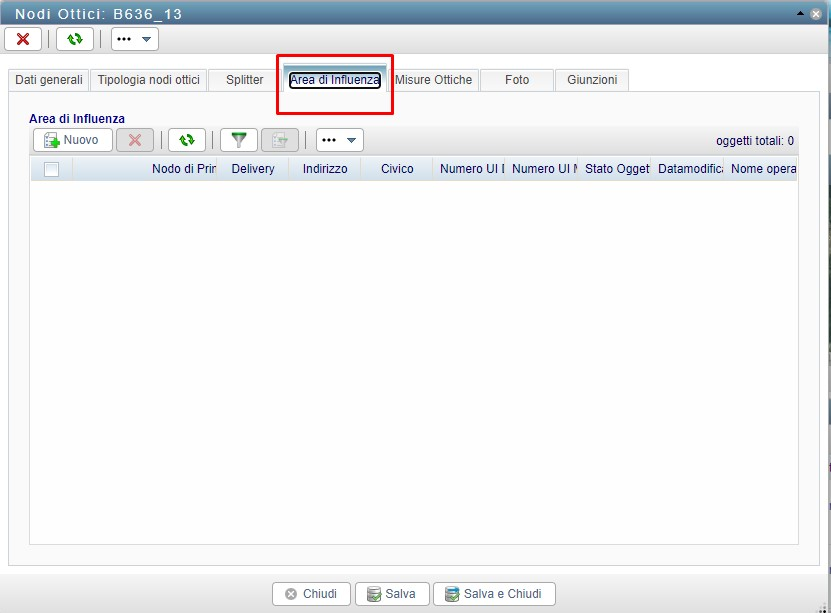

Area di Influenza
: in riferimento ad un ROE, è l’area ideale all’interno della quale devono collocarsi le UI da esso rilegate.

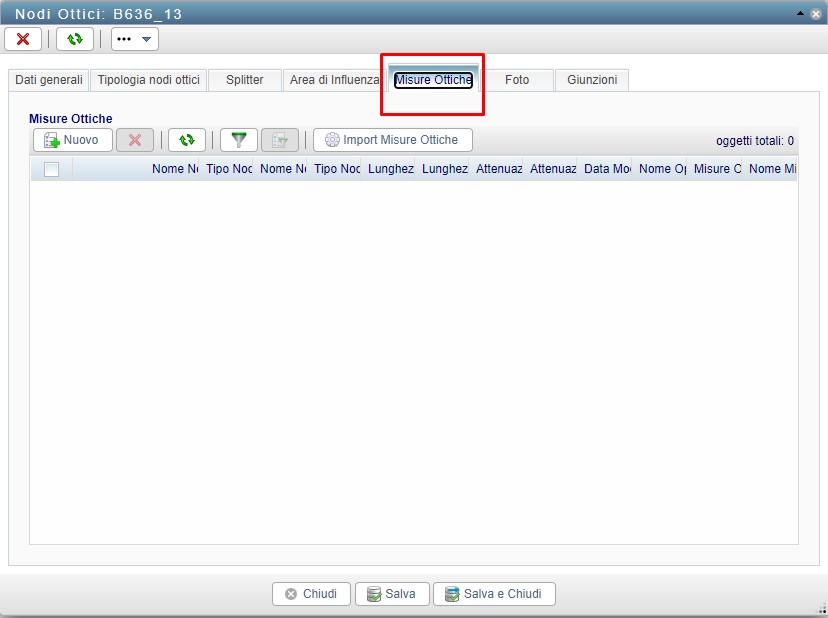

Misure ottiche
: permette di visualizzare ed aggiungere i dati relativi alle misurazioni ottiche che interessano il nodo ottico in questione.

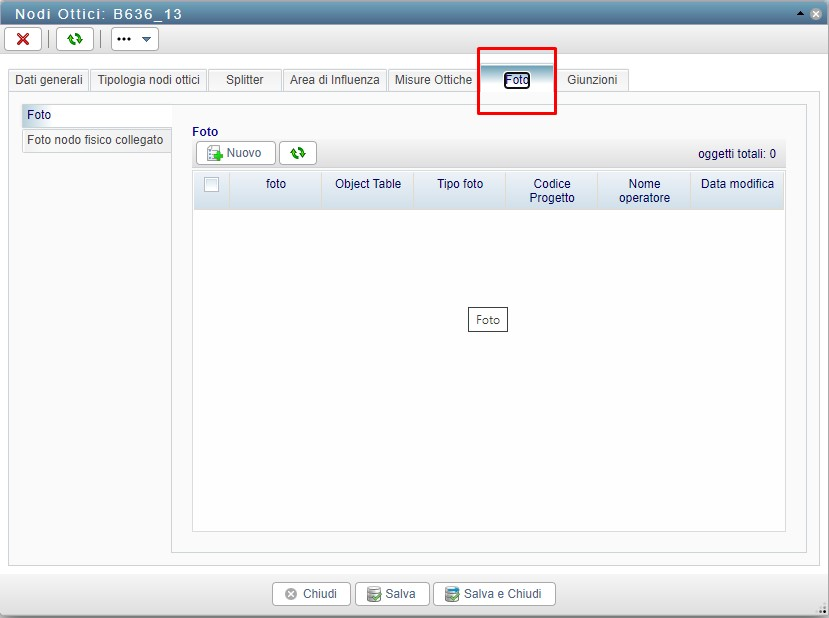

Foto:
permette di visualizzare eventuali foto scattate in fase di sopralluogo e associate alla tratta

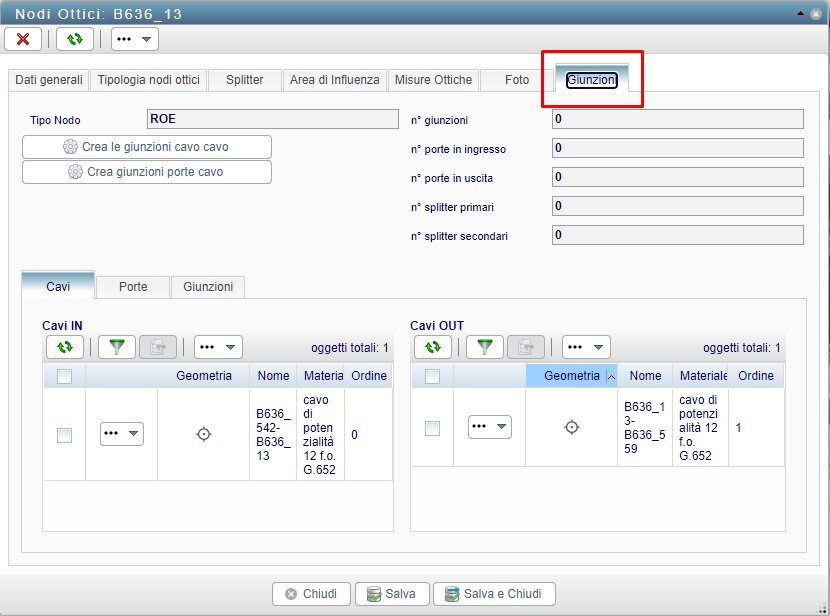

Giunzioni:
permette di visualizzare il dettaglio delle giunzioni relative ai cavi che collegano il nodo ottico ed alle porte delle eventuali morsettiere.

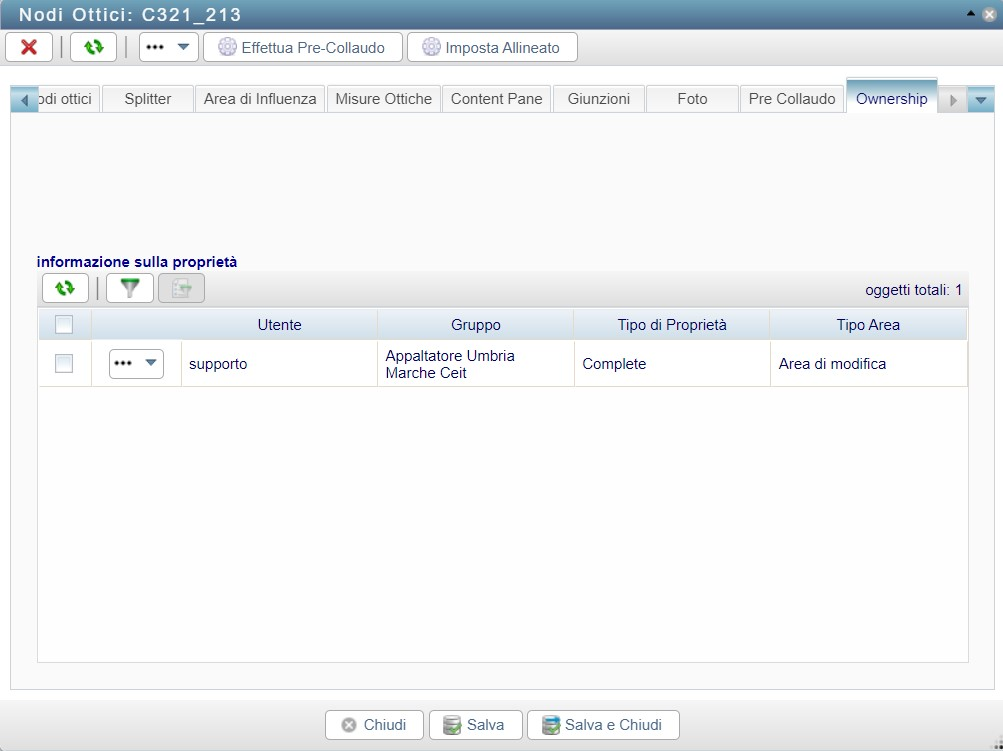

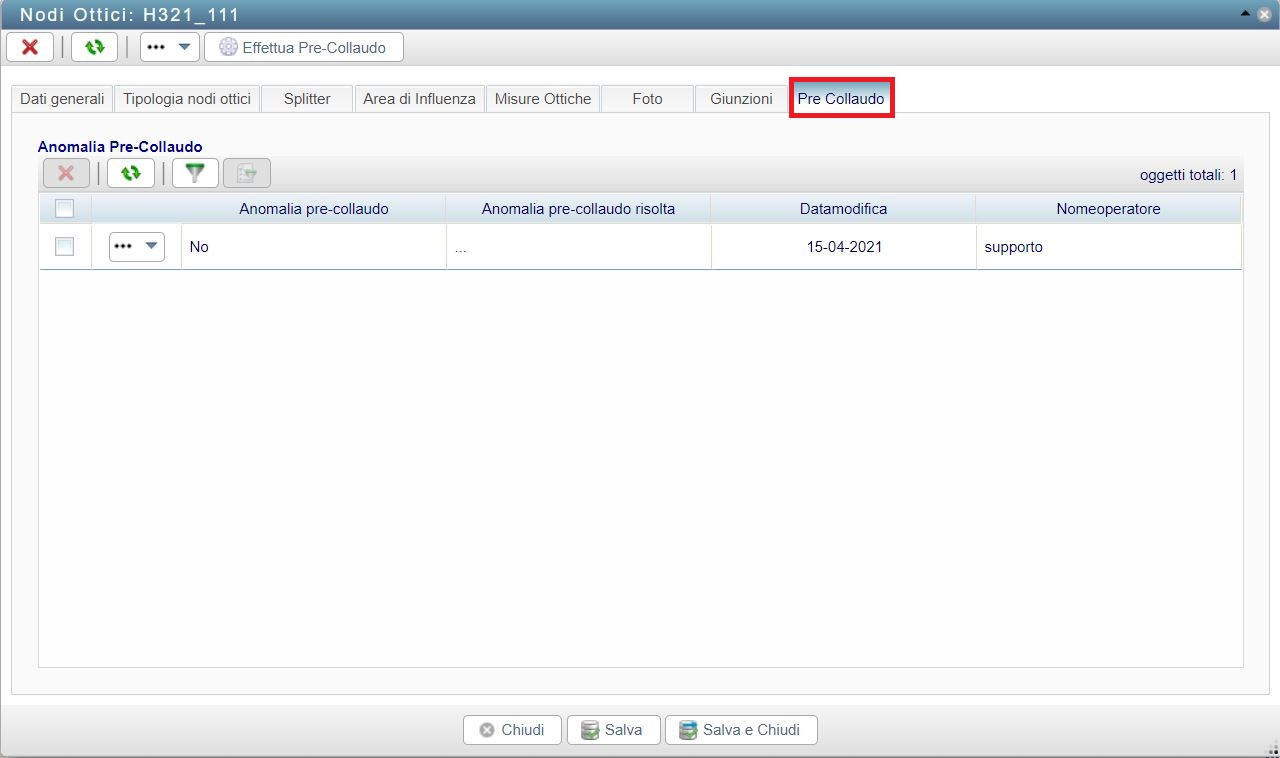

Nel dettaglio:
-
Sottotab Cavi: contiene l'elenco di tutti i cavi in entrata e uscita dal nodo ottico, sia quelli passanti che quelli giuntati;
-
Sottotab Porte: contiene l'elenco di tutte le porte di entrata e uscita , con l'indicazione delle fibre che le occupano. Cliccando sulla singola riga, si apre un'ulteriore scheda di dettaglio in cui viene indicato il cavo di appartenenza della fibra.
-
Giunzioni: contiene l'elenco di tutte le giunzioni (fibra-fibra e porta-fibra) che hanno luogo nel nodo ottico.
