10.2. ELIMINARE UN NODO OTTICO DAL PERCORSO DI UN CAVO
Nel caso in cui si voglia procedere all'eliminazione di un nodo ottico dal percorso di un cavo, è necessario operare prima un re- routing dello stesso.
Diversamente, andando a cancellare il nodo ottico direttamente dalla mappa o dalla lista nodi ottici, si perderà la geometria del cavo.
Le operazioni da effettuare dunque sono le seguenti:
-
selezionare il cavo o i cavi
che passano per il nodo che si vuole eliminare;
-

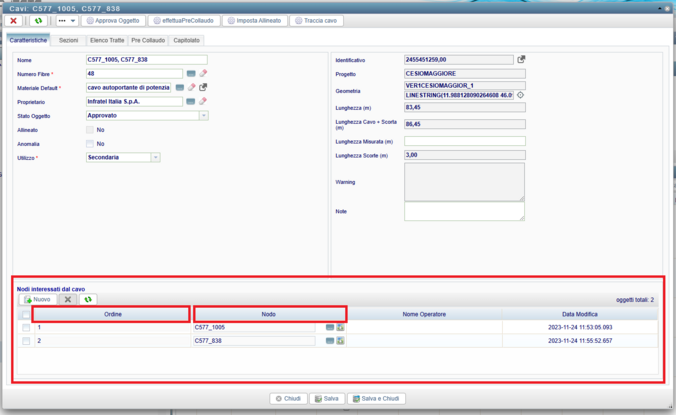

eliminare il nodo dalla lista "Nodi interessati dal cavo" aggiornando la numerazione dei restanti nodi ottici;
N.B. se la numerazione in colonna "Ordine" non segue un andamento progressivo (ad es. il nodo 1 è seguito dal nodo 3, saltando il 2) questo genererà un messaggio di errore in
colonna "Warnings".
-

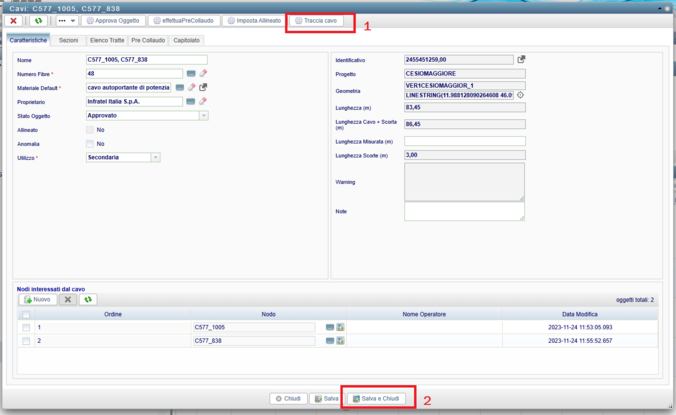

Selezionare il pulsante "Traccia Cavo" e "Salva e chiudi"
